光伏发电系统要怎么防雷？光伏发电系统要怎么防雷？光伏发电系统要怎么

责任编辑：顺筑光伏支架设备|阅读：|时间：2022-05-12

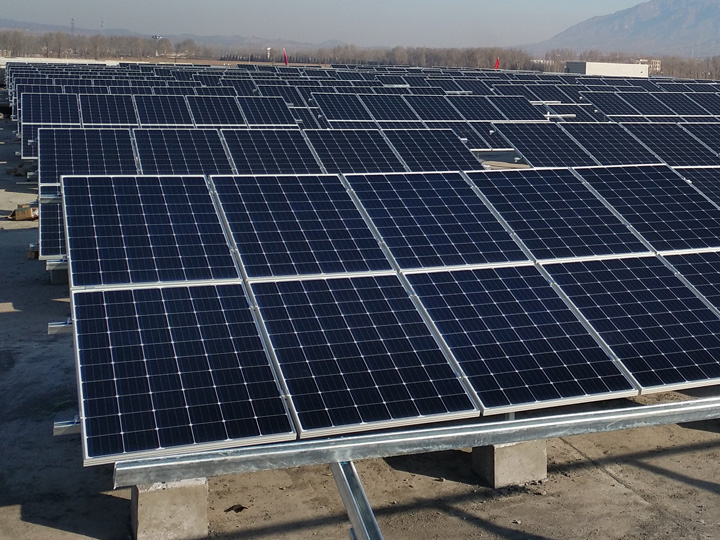

光伏发电系统的主要部分都安装在露天状态下，且分布的面积较大，组件和支架都是导体，对雷电有相当大的吸引力，因此存在着受直接和间接雷击的危害。同时，光伏发电系统与相关电气设备及建筑物有着直接的连接，因此对光伏系统的雷击还会涉及相关的设备和建筑物及用电负载等。为了避免雷击对光伏发电系统的损害，就需要设置防雷与接地系统进行防护。那么就要从以下方面进行避免：
1、电站选址
光伏发电系统或发电站建设地址的选择，要尽量避免放置在容易遭受雷击的位置和场合。
2、布置避雷针
避雷针的布置既要考虑光伏系统设备在保护范围内，又要尽量避免避雷针的投影落在光伏方阵组件上。
3、降低雷击概率
根据现场状况，可采用避雷针、避雷带和避雷网等不同防护措施对直击雷进行防护，减少雷击概率。无论是地面还是屋顶光伏发电系统，系统的组件方阵都要在防雷装置的保护范围之内，一般安装在建筑物屋顶的光伏方阵，可尽量利用原有建筑物的外部防雷系统。如果原建筑物没有接地装置或接地装置不符合光伏发电系统的要求时，就需要重新设置避雷针及接地系统。电池组件的边框及光伏支架都要与避雷针及接地系统做可靠的等电位联接，并与原建筑物的接地系统相连。
4、布置引下线
尽量采用多根均匀布置的引下线将雷击电流引入地下。多根引下线的分流作用可降低引下线的引线压降，减少侧击的危险，并使引下线泄流产生的磁场强度减小。
5、各金属部件独立接地
为防止雷电感应的电磁脉冲使系统不同金属物之间产生电位差和故障电压，而造成对系统设备的危害，要将整个光伏发电系统的所有金属物，包括光伏组件的边框、支架；逆变器、控制器及各种汇流箱、配电柜的金属外壳；金属线管、线槽、桥架；线缆的金属屏蔽层等都要与联合接地体等电位连接，并且做到各自独立接地。
6、加装防雷器件
在系统回路上逐级加装防雷器件（浪涌保护器），实行多级保护，使雷击或开关浪涌电流经过多级防雷器件泄流。一般在光伏发电系统直流线路部分采用直流防雷器，在逆变后的交流线路部分，使用交流防雷器。
